SFE - 储存式送纱器
应用说明
SFE - 储存式送纱器专为具有可变的纱线喂入需求的针织机所设计,在使用任何品种的纱都保证有正确的张力。 送纱器减少织物疵点的百分比也提高了织机效率。 微处理器控制马达的速度。 传感器监测储纱轮纱线的储存量并确保它的稳定性。 纱线的储存量可依据纱线的品种粗细来设定。 各种规格的张力环可调节纱线张力。
特点
- 在送纱器与织口间有稳定的张力使得织物组织均匀。至于送纱器与纱统之间的不规则纱线张力影响不大
- 断纱也不会脱布圈。因为送纱器的入纱传感器和储纱轮上的传感器可防卫
- 织机的停机掣动控制也有助于减少疵布增加产能
- 储存的纱圈不重迭。也不会形成结圈

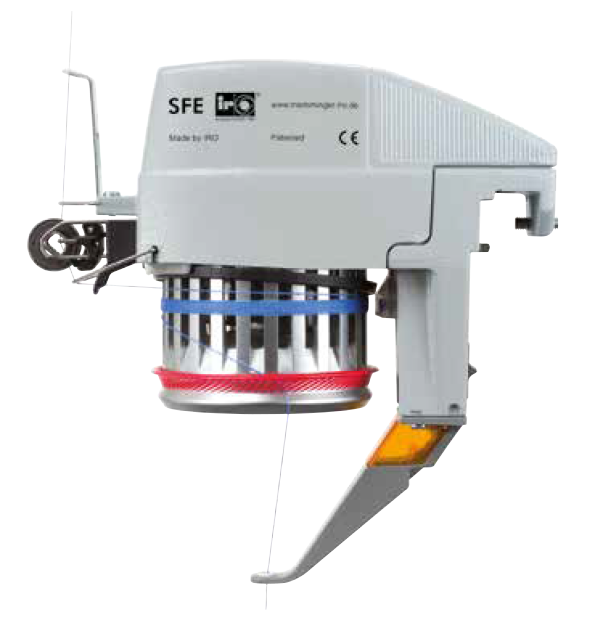

SFE: 组件
储纱轮:
储纱轮可以储存最少量的纱圈并保证每个纱圈都有最理想的喂纱。
传感器 (光纤光学模块):
光纤光学模块传感器和送纱器的微处理器监控储纱轮上的纱圈并调节马达的速度来应付纱线的消耗。
张力环:
纱线张力是藉由张力环来调节。
振动式磁性张力装置:
振动式张力装置有一组磁性张力盘片来保持恒定的纱线预张力。持续转动的张力碟有自洁功能。 它能预防非断纱因素的停机。
出纱(下段)自停器 (选配):
可供应与SFE - 储存式送纱器连成一体的出纱(下段)自停器。
1. 储纱轮
储纱轮可以储存最少量的纱圈并保证每个纱圈都有最理想的喂纱。
2. 传感器 (光纤光学模块)
光纤光学模块传感器和送纱器的微处理器监控储纱轮上的纱圈并调节马达的速度来应付纱线的消耗。
3. 张力环
纱线张力是藉由张力环来调节.
4. 振动式磁性张力装置
振动式张力装置有一组磁性张力盘片来保持恒定的纱线预张力。持续转动的张力碟有自洁功能。 它能预防非断纱因素的停机.
5. 出纱(下段)自停器 (选配)
可供应与SFE - 储存式送纱器连成一体的出纱(下段)自停器.
Technische Daten技术资料
电压 | 3 相 42 伏 +/- 10%, 50/60 赫 |
|---|---|
最大电流 / 每相: | 1,41 安培 |
平均电流 / 每相: | 0,75 安培 |
最大功率: | 100 伏安 |
平均功率: | 55 伏安 |
最大喂纱率: | 500 米/每分钟 |
纱线范围: | 83 – 2500 dtex分特 |
重量: | 2.61 公斤 |
Varianten版本
SFE 搭配出纱停车装置
Zubehör附件
纱结过滤器
有0.4; 0.5; 0.6; 0.8; 1.0和 1.2毫米 可供选配。
选用风管支撑座
备有外径8.0; 9.5和 10.0 毫米可供选用。
张力圈
下列张力圈可供选用:
- 红色
- 黑色
- 棕色
- 蓝色
- 绿色
- 黄色
张力圈支撑座
当SFE使用特殊纱种SFE有时可能需要按装一个张力圈支撑座，它可使张力圈保持在正确位置,并确保纱线不会将张力圈拨离。
出纱张力器
在横机上使用SFE送纱器，按装一组出纱张力器有其必要性，纱线在脱离送纱器至喂纱嘴之间的张力可依需求调整。
连接电缆
四蕊电缆为SFE 提供电气接电。
