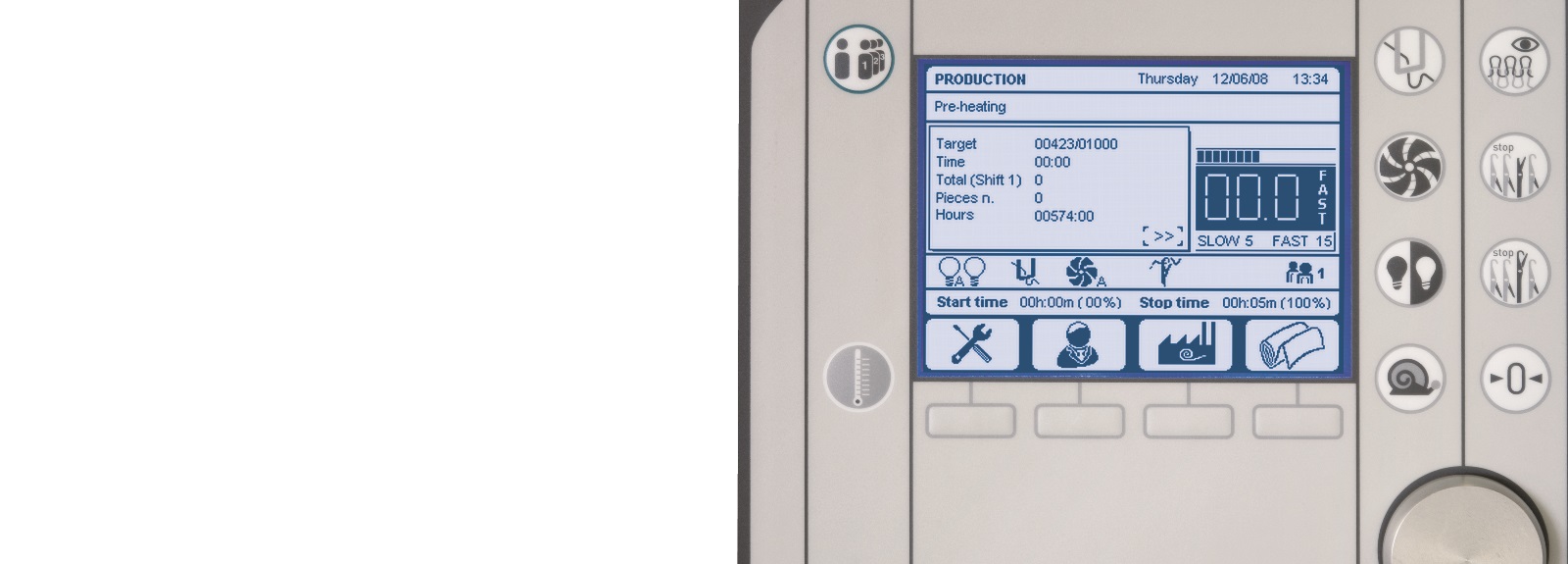

NAVIGATOR - 织机控制装置
应用
NAVIGATOR控制织机导航装置的设计提供了圆编针织机及内衣机所有相关生产参数的中央监控。此系统可含括所有操控圆编针织机所需的部件。美名格可为个别的客户需求做订制。
主要特点
- 一目了然,集中显示织机所有相关功能
- 可连接纱长测量系统和其他监控系统
- 可储存30天的生产数据
- 能够让旧机台翻新改造

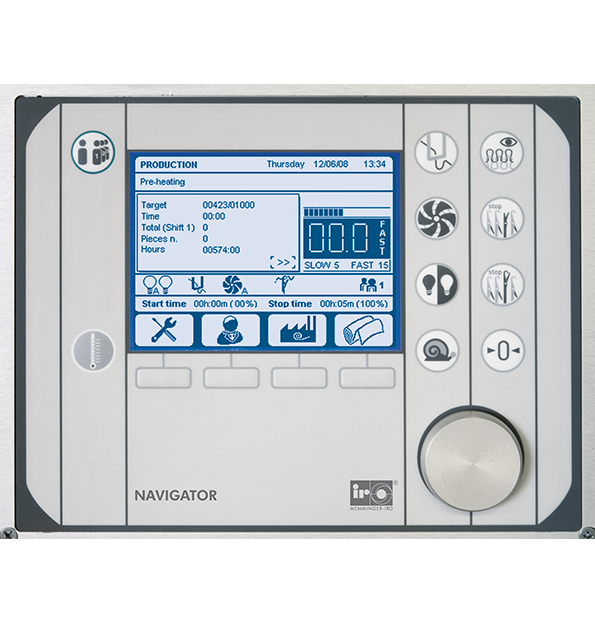

NAVIGATOR: 组件
微处理器:
高质量的驱动交流界面。
操作界面:
人性化显示屏可快速操作旋转式按纽菜单通过独立菜单可确定各项数据和参数。
转换器:
主马达速度控制
菜单键:
NAVIGATOR 生产,质量和服务菜单。.
功能键:
激活相关功能,如照明功能。
1. 微处理器
高质量的驱动交流界面。
2. 操作界面:
人性化显示屏可快速操作旋转式按纽菜单通过独立菜单可确定各项数据和参数。
3. 转换器:
主马达速度控制
4. 菜单键:
NAVIGATOR 生产,质量和服务菜单。
服务菜单,用于参数设定
质量控制和监测
生产控制和监测
满布停机
5. 功能键:
在初始阶段激活/关闭出纱停机功能
LMW3启动/关闭
除尘风扇启动/关闭
MNC针织检测仪启动/关闭
照明灯启动/关闭
探针器启动/关闭
织机快慢速调整和
转数归零
Technische Daten 技术数据
电源供应 | 3相 x 400 伏 交流 |
---|---|
辅助配备输出电压 | 24 伏 直流 4 安培 最大电流; 24 伏 交流 3 安培 最大电流; 220 伏 交流 400 – 800 伏安 (VCL风扇除絮机适用); 选配 24 伏 交流 - 46 伏 交流 400 伏安电子卷取装置适用 |
500 mA 直流 输出, 短路保护 | 16 |
输入端 | 24 |
序向线 | 5 |
总线 | CAN BUS局域网络总线接口 |
USB | 1 USB 端口, 例如使用记忆装置传输提花数据 |
无线传输 | 适用于电子卷取装置 |
选针器 (选配) | 180 伏 直流 |
以太网络 | 取得生产数据 |
主控制器重量 | 22 kg |
控制织机导航装置重量 | 2.6 kg |
